Mysql InnoDB 索引是几叉树?

最近没怎么拍照, 题图就一直没换, 而且我很喜欢这张图, 就还是拿这张图当这篇文章的题图吧

下面这篇文章是我几年前写的, 今天偶尔翻到就腾到博客上.

概述

前两天, 在一篇 mysql 文章中看到, InnoDB 的索引是一个B+ Tree , 那么这个 B+ tree 的 degree 是由什么决定的? 文章中写是由 page 大小和 键值决定的. 我们知道 InnoDB 的 page 大小由 innodb_page_size 决定, 对于我们平常使用的默认配置中, 这个值为 16384 , 即 16KB, 文中也提到了当 innodb_page_size 为 16KB ,且 主键为 4字节 int 类型时, 每个 non-leaf page 可以存储 1203 个记录. 也就是说这个主键索引为 1203 叉树

本文主要探究的是,1203 这个数字是怎么的出来的

工具

在开始之前先介绍下我用的工具

  1. innodb_ruby https://github.com/jeremycole/innodb_ruby
    • 主要用来查看索引内部存储结构

另外需要说明的是, 我这里测试的数据库是 mysql5.7, 由于 mysql8中的存储结构发生了一定的变化, 在 mysql8 上测试可能并不会产生相同的结果, 特此说明.

Content

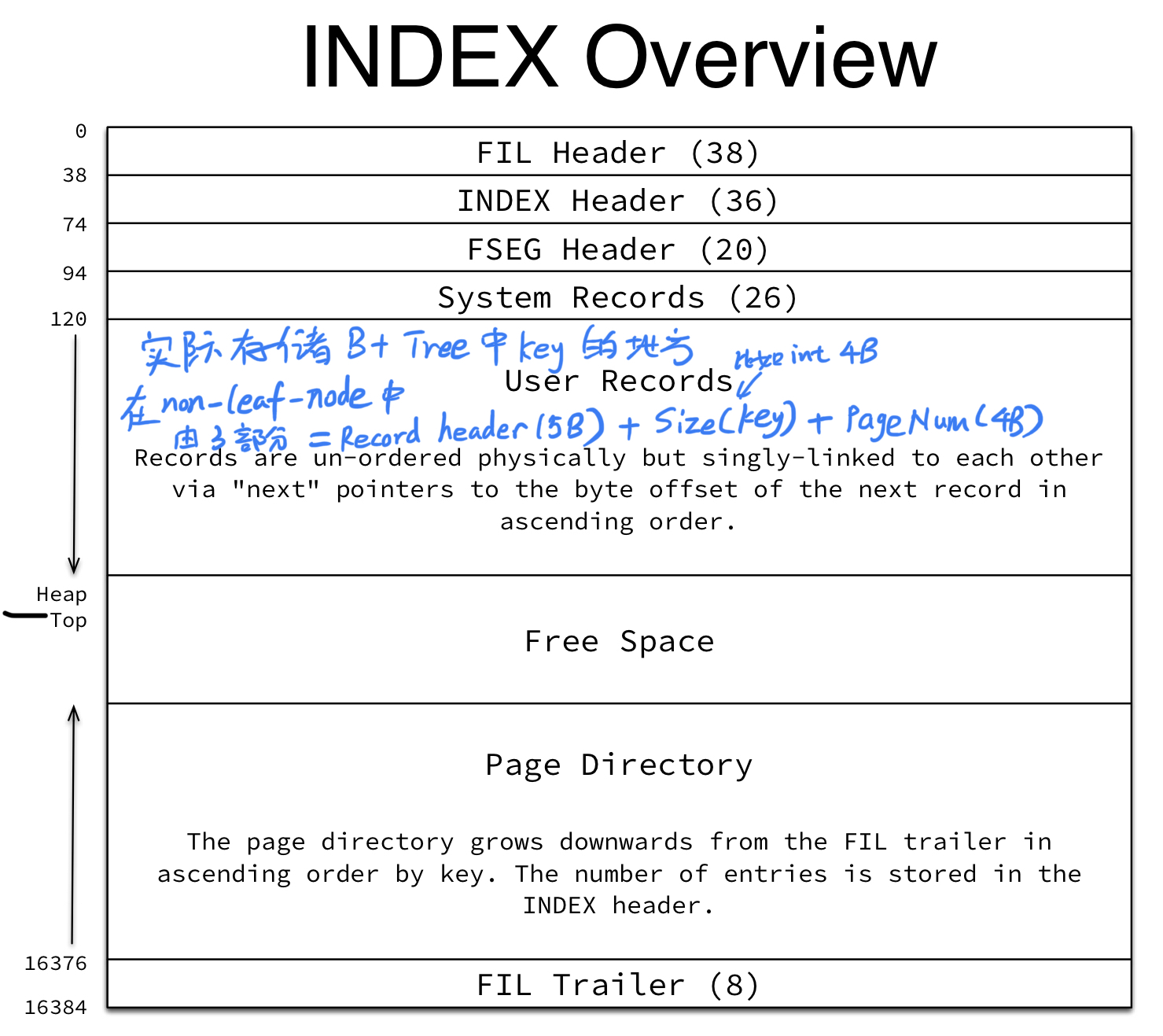

下图中就是一个索引页的结构

在User Records 部分, 就是在主键索引中 , 存储主键的地方.

这里我们只讨论非叶子节点的情况, 一个记录= 5(header) + 4(假定主键为4个字节)+4(子页的序号) = 13

在innodb 中page 是由一个 4字节的 int 来编号的 (上面公式中的子叶序号就是一个 page_number), 所以想想看 mysql 最多能存多少? 大概是 2^32 *16*1024 B= 64TB

索引结构:

表结构

## 在 database test 中
CREATE TABLE `t` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `c` int(11) NOT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB;


CREATE TABLE `t2` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `c` int(11) NOT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB;

创建完成后, 我向t表中插入了 1803093 行数据,

在 t2表中插入了 891107 行数据,我们来看一下索引情况

Terminal window
## 在当前数据量时,  -l 1 为非叶子节点, -l 0 为叶子节点
chen:data# innodb_space -s ibdata1 -T test/t -I PRIMARY -l 1 index-level-summary
page    index   level   data    free    records min_key
36      41      1       7813    8139    601     id=1
37      41      1       15639   15      1203    id=344688
38      41      1       15639   15      1203    id=1035210
39      41      1       1755    14433   135     id=1725732
chen:data# innodb_space -s ibdata1 -T test/t2 -I PRIMARY -l 1 index-level-summary
page    index   level   data    free    records min_key
36      42      1       7888    8132    464     id=1
37      42      1       15776   14      928     id=231287
38      42      1       6715    9343    395     id=694359

可以看 records 一列, 在 t 表中, 最大为 1203 条, 在 t2 表中, 最大为 928 条

我们来计算下

## t表中 header 5B  主键 4B  page_num 4B
1203 * (5+4+4) = 15639
## t2表中 主键 8B
928 * (5+8+4) = 15776

可以大概猜测下, 算一下 PAGE DIRECTORY的大小

## t 表中 free 15B  FIL trailer 8B
16384 - 120 - 15639 - 15 -8  = 602
## t2 表中 free 14B  FIL trailer 8B
16384 - 120 - 15776 - 14 -8  = 466

看下实际

Terminal window

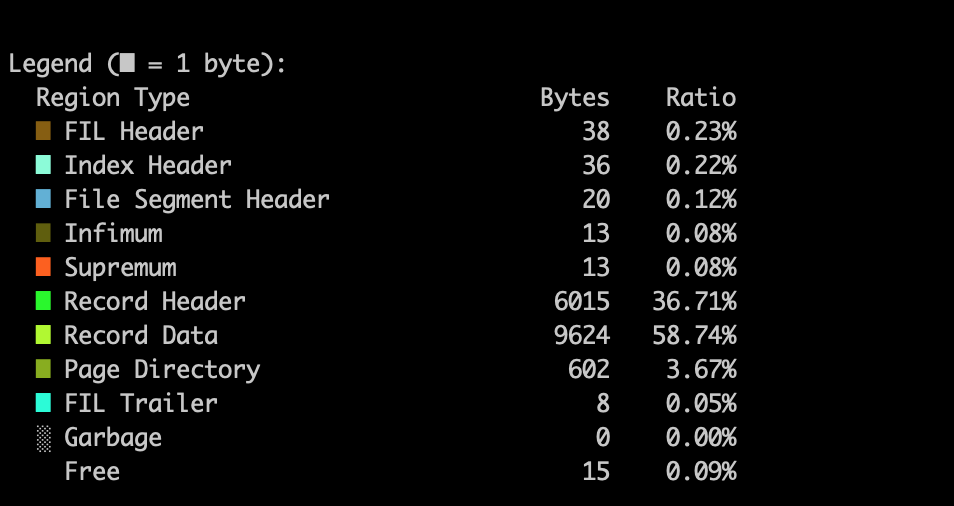

innodb_space -s ibdata1 -T test/t -p 38 page-illustrate

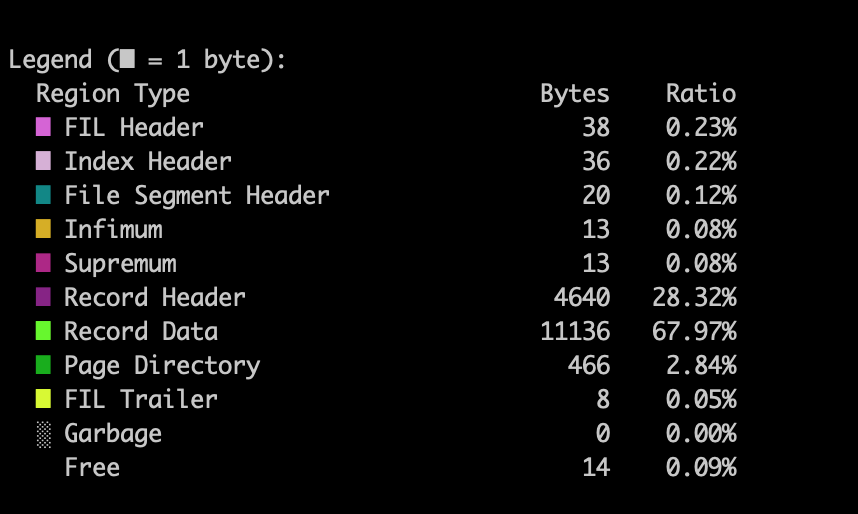

innodb_space -s ibdata1 -T test/t2 -p 37 page-illustrate

计算正确!

感谢

感谢 Jeremy Cole 的博客提供了大量的帮助 https://blog.jcole.us/innodb/
